Machine à crépir pneumatique avec 3 buses obturables
Cette pompe (pistolet à crépir) dispose de 3 buses de dispersion parallèles obturables pour l'enduisage des murs ou le remplissage des armatures. Ce dispositif de projection Tenka offre de nombreux avantages et applications.
Détails du produit

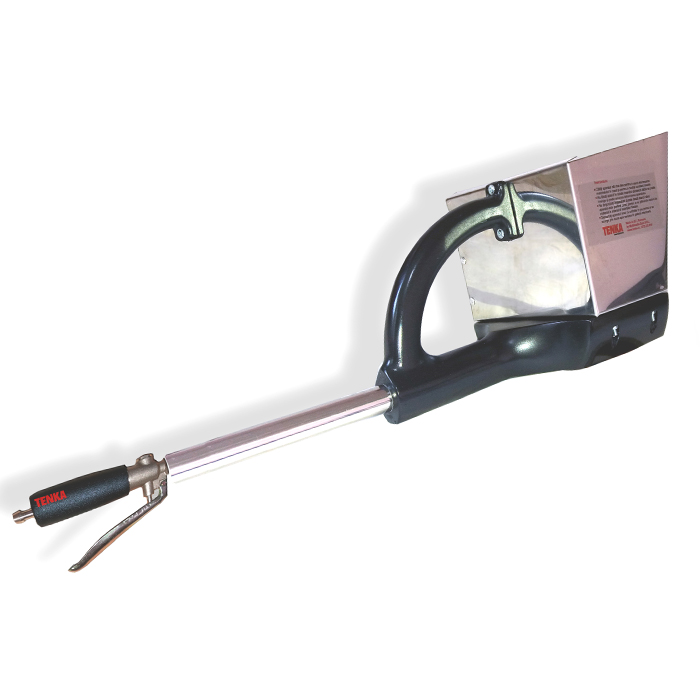

TENKA TK-31N est un équipement pneumatique pour la projection de mortier, développé spécialement pour le crépissage des murs et des surfaces verticales. L'appareil utilise trois buses de pulvérisation, et chacune d'entre elles peut être désactivée séparément. De cette manière, la configuration de travail peut être modifiée en fonction de la surface à enduire, du matériau utilisé et de la capacité du compresseur.
La forme de l'appareil a été pensée pour une utilisation pratique sur chantier. La position verticale de la poignée permet de soutenir la cuve et le mortier de la manière la plus naturelle possible pour le bras, offrant à l'opérateur un bon contrôle sur la direction d'application et réduisant les positions inconfortables lors de travaux prolongés.
Système pneumatique à trois buses indépendantes
Contrairement à un pistolet à sortie unique, le TK-31N distribue le mortier via trois buses situées côte à côte. Cette configuration augmente la zone couverte à chaque mouvement et est particulièrement adaptée lorsqu'il s'agit de crépir des surfaces verticales de grandes dimensions.
Il n'est cependant pas obligatoire que les trois buses fonctionnent en permanence. Le système permet de choisir le nombre de buses actives, de sorte que le pistolet peut être configuré pour une, deux ou trois buses. L'opérateur peut ainsi choisir entre une zone d'application plus large et un jet plus concentré.

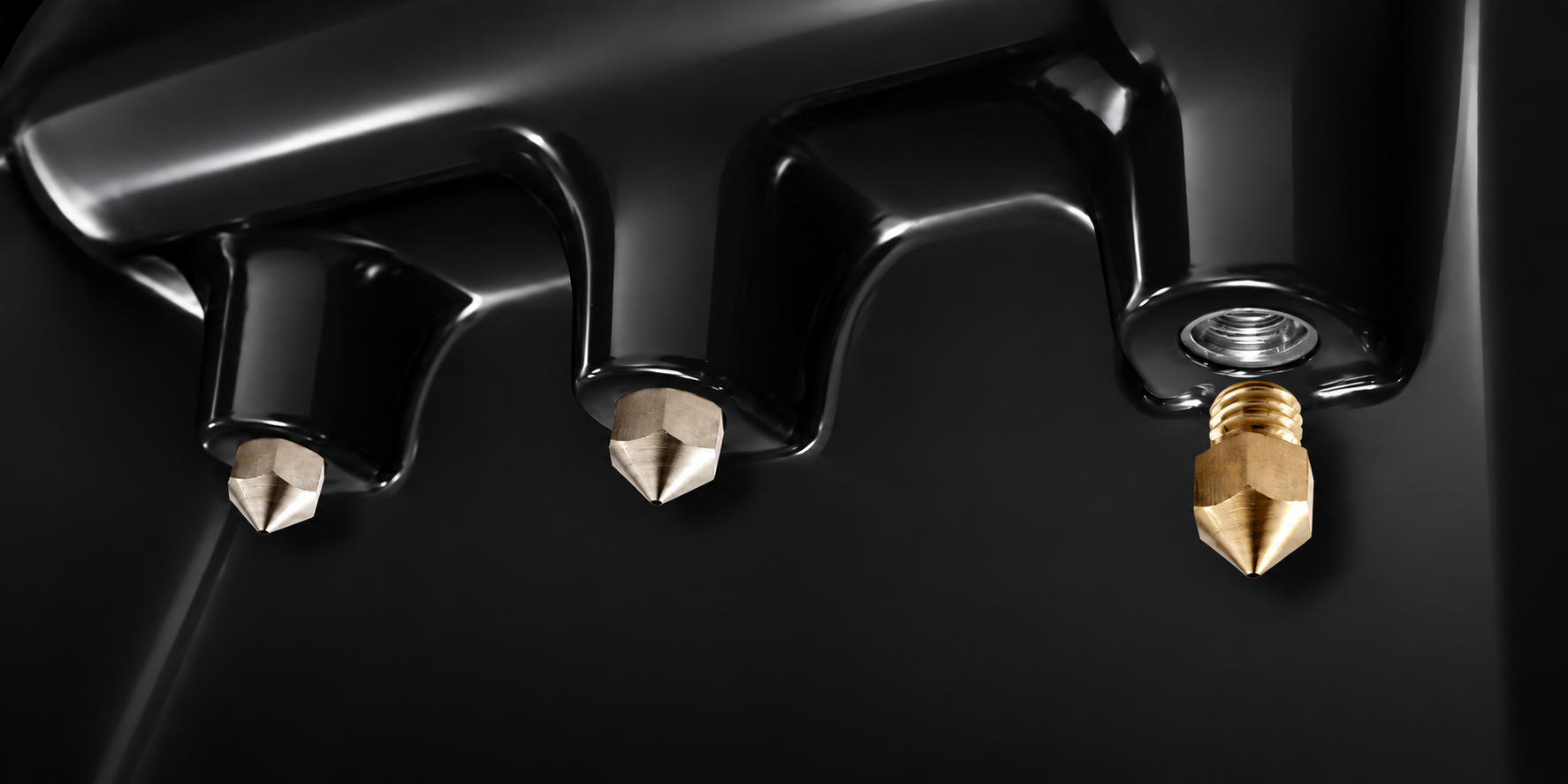

Réglage du nombre de buses à l'aide des bouchons d'obturation
Pour désactiver les buses qui ne sont pas nécessaires, on utilise des bouchons d'obturation dédiés. Ceux-ci se montent rapidement et ne nécessitent pas de clés ou d'autres outils pour le serrage. En montant le bouchon, on obstrue aussi bien le passage de la buse concernée que l'orifice par lequel l'air comprimé participe à la projection du mortier.
Cette solution permet de changer rapidement de mode de travail. Sur un grand mur, les trois buses peuvent rester actives, tandis que dans les zones étroites, pour le remplissage de certains vides ou lorsqu'une application plus précise est nécessaire, on peut travailler avec seulement une ou deux buses.
La possibilité de sélectionner les buses est également utile lorsque le compresseur disponible ne peut pas fournir le débit d'air nécessaire au fonctionnement simultané de tout le système. Au lieu de changer d'appareil, on peut simplement réduire le nombre de buses utilisées.

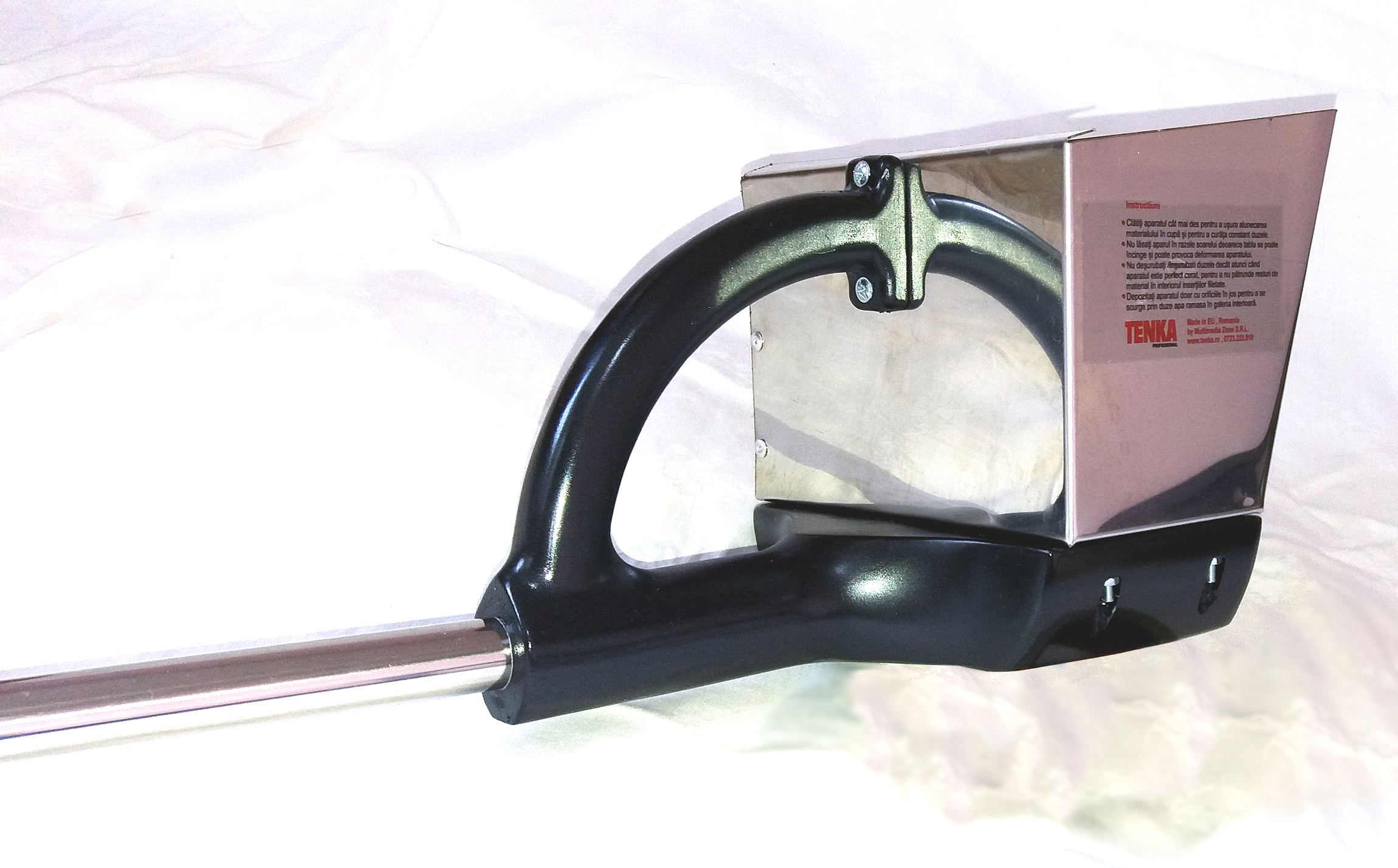

Cuve légère en aluminium pour environ 5 kg de mortier
Le mortier est introduit dans une cuve métallique réalisée en aluminium. Celle-ci peut recevoir environ 5 kg de matériau, une quantité comparable à environ trois truelles pleines. Le volume de la cuve offre suffisamment de matériau pour un rythme d'application efficace, sans surcharger excessivement l'appareil pendant la manipulation.
Dans la partie supérieure, la cuve dispose d'un rebord d'environ 1,5 cm. Celui-ci aide à maintenir le mortier à l'intérieur lorsque le pistolet est déplacé ou incliné pour suivre différentes zones du mur.

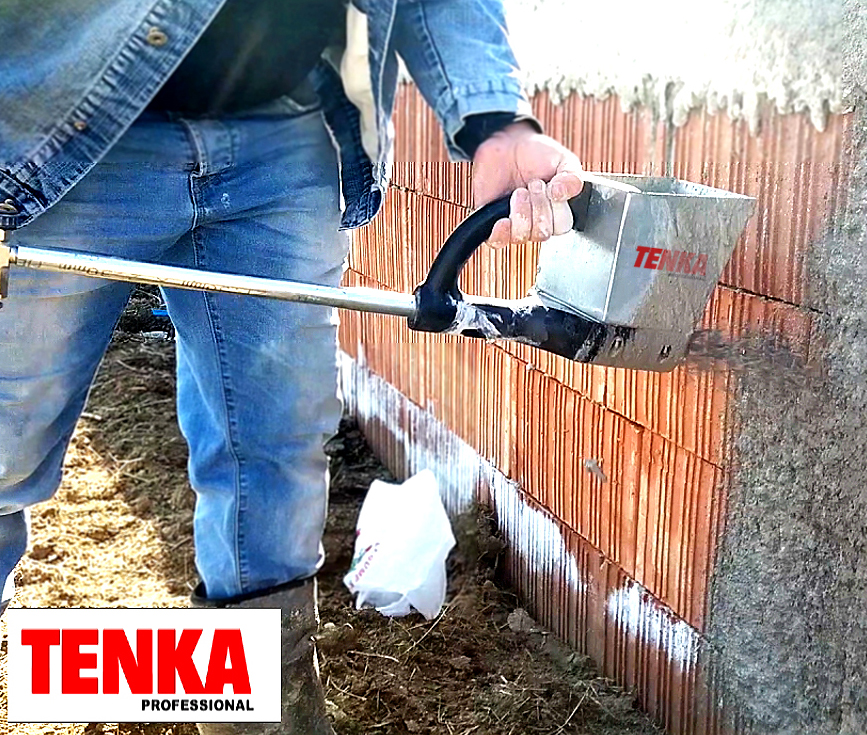

Position de travail conçue pour le crépissage vertical
Lors de la projection de mortier sur les murs, l'opérateur doit soutenir en permanence le poids du pistolet ainsi que le matériau se trouvant dans la cuve. Pour cette raison, sur le TK-31N, la poignée principale est positionnée verticalement, afin que l'appareil puisse être tenu dans une position naturelle pendant l'application.
Cette géométrie facilite le déplacement du pistolet sur la surface du mur et permet de contrôler plus facilement la distance et la direction de projection. La construction vise ainsi non seulement la vitesse d'application, mais aussi la maniabilité de l'appareil au quotidien.

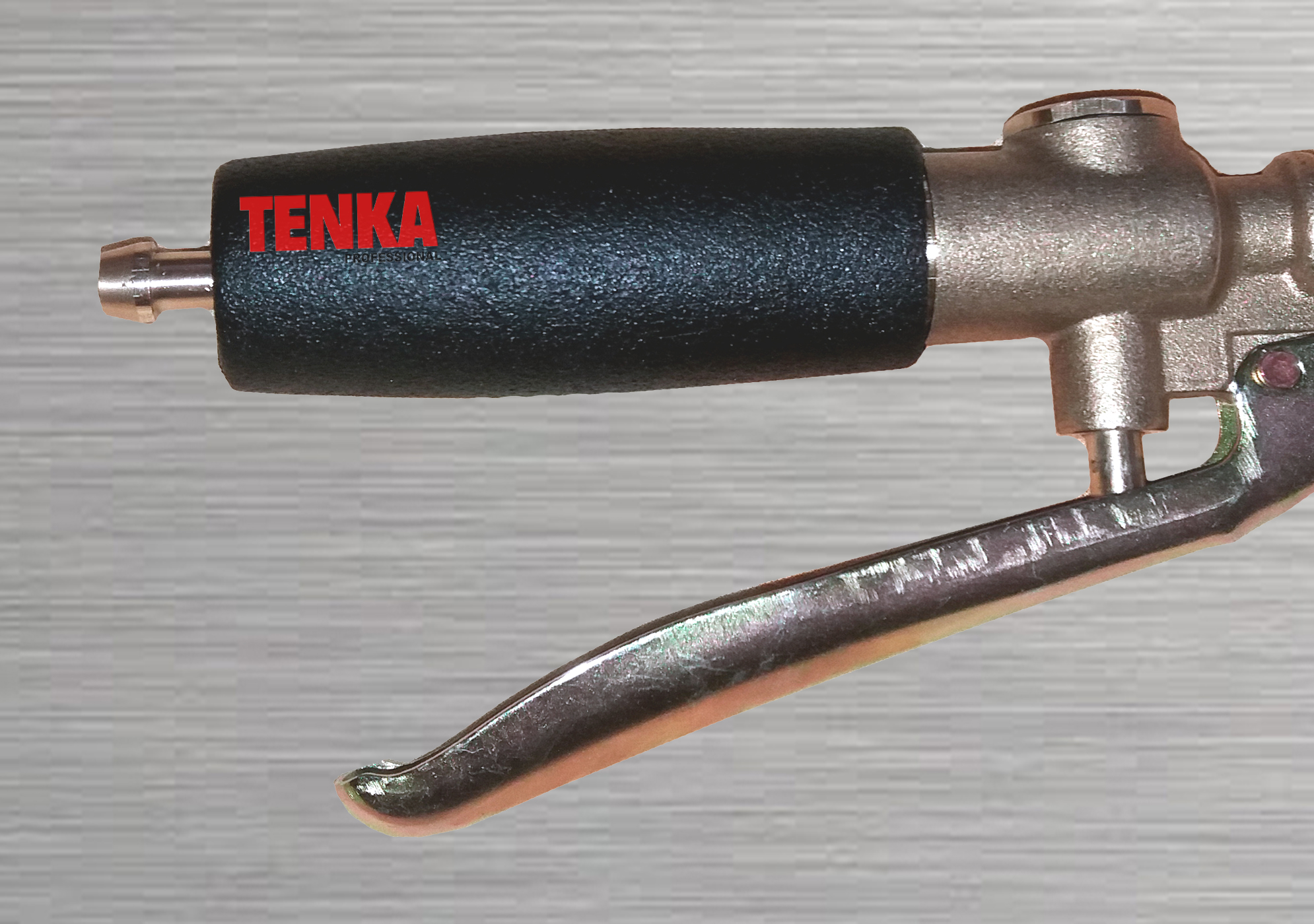

Raccordement rapide à l'installation d'air comprimé
Le TK-31N fonctionne à l'air comprimé, et l'alimentation des buses est commandée manuellement via la gâchette. Le raccordement du tuyau se fait par un coupleur pneumatique rapide universel de type « mâle », ce qui simplifie aussi bien la connexion de l'appareil au compresseur que sa déconnexion après la fin du travail.
En appuyant sur la gâchette, l'air comprimé est dirigé vers le système pneumatique et contribue à l'entraînement et à la dispersion du mortier par les buses en fonction.
Galerie pneumatique usinée CNC
Le système de distribution d'air est réalisé en polyuréthane dur, un matériau choisi pour réaliser un composant robuste et léger à la fois. Aux points où sont montés les buses et les bouchons d'obturation, des inserts métalliques filetés sont utilisés.
La galerie est réalisée par usinage CNC de précision. Ce processus permet l'exécution contrôlée des canaux internes et des zones fonctionnelles par lesquelles l'air est distribué vers chaque buse.
L'ensemble formé par la galerie pneumatique, la cuve en aluminium et la poignée de support est conçu pour l'environnement spécifique d'un chantier, où l'appareil doit être suffisamment solide pour une utilisation répétée, sans devenir inutilement lourd pendant la manipulation.

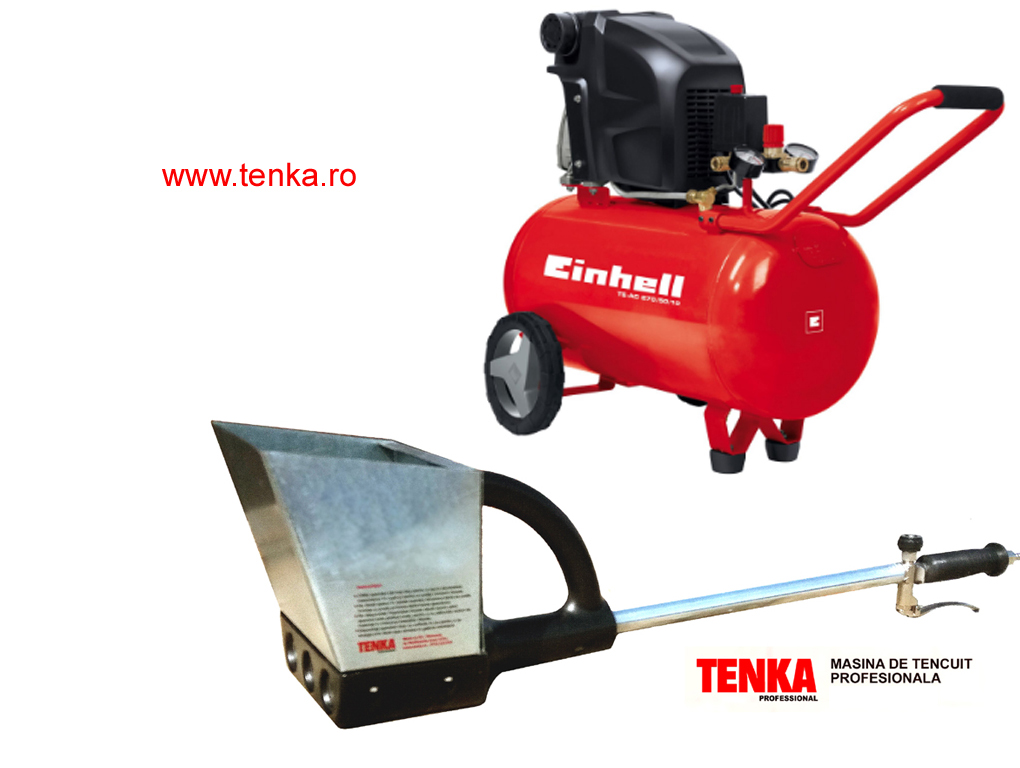

Quel compresseur est nécessaire pour le TK-31N ?
La performance d'un pistolet pneumatique pour mortier dépend directement de la quantité d'air que le compresseur peut fournir. Il ne suffit pas d'atteindre une certaine pression : il faut aussi assurer le débit d'air nécessaire pour chaque buse en fonction.
Comme référence pour la projection de mortier à une distance d'au moins 30 cm, une pression de minimum 3 bar par buse active est nécessaire, ainsi qu'un débit de minimum 80 l/min par buse active.
Le besoin en air augmente avec le nombre de buses utilisées. Si un compresseur ne peut pas maintenir les conditions nécessaires lorsque les trois buses fonctionnent, une ou deux d'entre elles peuvent être fermées à l'aide des bouchons dédiés. Ainsi, le même TK-31N peut être configuré en fonction de l'installation pneumatique disponible.
Applications pour murs et autres surfaces verticales
Le TENKA TK-31N est destiné principalement à la projection de mortier sur des surfaces verticales. Sa construction à trois buses le rend adapté aussi bien pour la couverture de murs ordinaires que pour des travaux où le matériau doit être introduit ou projeté sur différents types d'armatures.
Selon le matériau utilisé et les particularités du travail, le pistolet peut être utilisé pour :
- l'application d'enduit sur des maçonneries et des murs réalisés en brique, bloc de béton cellulaire, pierre, terre crue et autres supports compatibles ;
- la projection de mortier sur treillis soudés et structures armées, y compris pour la réalisation ou le remplissage des parois de piscines ;
- la couverture de murs construits en paille, matériaux naturels ou structures nécessitant le remplissage d'une armature ;
- la réalisation de la couche d'accrochage (gobetis) avant l'enduit, pour préparer le support et favoriser l'adhérence ;
- le remplissage localisé de certaines surfaces ou espaces en utilisant une seule buse pour obtenir un jet concentré ;
- la réalisation de surfaces décoratives par chargement de matière et modelage ultérieur, y compris pour des finitions à aspect pierre naturelle ;
- la projection d'enduit de lissage, de plâtre ou d'autres compositions compatibles avec le principe de fonctionnement du pistolet pneumatique.
De la couverture rapide à l'application concentrée
L'une des caractéristiques qui différencient le TENKA TK-31N est le fait que le même pistolet peut être utilisé dans plusieurs configurations. Avec trois buses actives, on obtient une zone de projection plus large, adaptée à une progression rapide sur de grandes surfaces. En fermant une buse, l'appareil peut fonctionner avec deux sorties, et pour des travaux localisés, le matériau peut être projeté par une seule buse.
Cette adaptabilité permet à l'opérateur de choisir la configuration en fonction du travail, sans avoir besoin de plusieurs pistolets pour différentes situations. En même temps, la possibilité de réduire le nombre de buses aide à corréler la consommation d'air avec les performances du compresseur disponible.
Application mécanisée du mortier au lieu du jet manuel
L'utilisation du TK-31N permet de projeter le mortier pneumatiquement sur le support, au lieu de le jeter manuellement de manière répétée à la truelle. L'opérateur peut alimenter la cuve, positionner le pistolet à la bonne distance du mur et distribuer le matériau sur la zone de travail en actionnant la gâchette.
Pour les surfaces étendues, les trois buses permettent de couvrir une plus grande largeur à chaque passage. Dans les zones nécessitant de la précision, la réduction du nombre de buses actives offre un meilleur contrôle sur l'endroit où le matériau est projeté. De cette façon, l'appareil peut contribuer à réduire le temps nécessaire à l'application du mortier et à augmenter la productivité des travaux de crépissage.

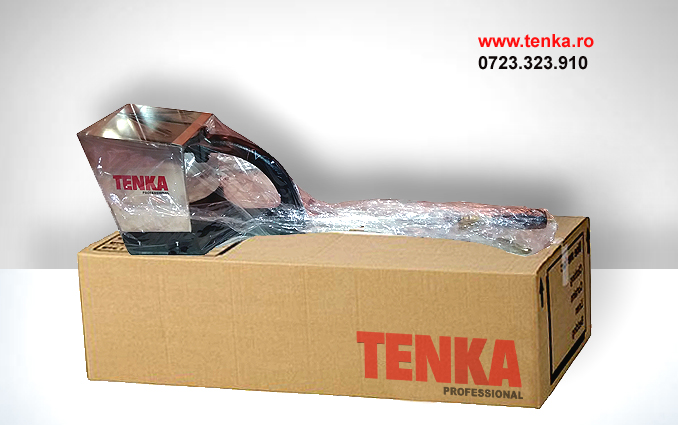

Que recevez-vous avec le TENKA TK-31N ?
Le pack standard comprend le pistolet pneumatique à crépir TENKA TK-31N, équipé de trois buses pour l'application murale, ainsi que les bouchons nécessaires à l'obturation individuelle des buses. Sont également inclus la facture, le certificat de garantie et les instructions techniques pour l'utilisation de l'appareil.
Selon les besoins du travail, la configuration peut être complétée par des accessoires supplémentaires disponibles séparément. Sur demande et dans la limite des stocks, peuvent être fournis, en supplément, du tuyau pneumatique à la longueur souhaitée ou des kits de pièces de rechange pouvant inclure des buses pneumatiques et des bouchons d'obturation.
Questions, commentaires et avis
Questions et expériences partagées par les clients et les utilisateurs.
Ajouter un commentaire
Partagez votre question, votre expérience ou votre avis.
Utilisez du mortier classique (multibat avec du sable ou ciment + sable + chaux) avec du gros sable .. 0.4-0.5 (de carrière).
Conseil : si vous utilisez du treillis soudé ou de l'acier de toute sorte, n'utilisez pas de chaux dans la composition du mortier. Faites l'enduit uniquement avec du sable et du ciment. 6 pelles de sable + 1 de ciment.
Donc, si vous travaillez de manière détendue à 2 personnes, nous vous assurons qu'un compresseur avec un réservoir de 50 litri, une pression de 8 bari et un débit aspiré minimum de 270 litri/ minut est suffisant. La recommandation est qu'il soit équipé de 2 pistoane et non d'un seul.
Vous avez ici une vidéo de l'un de nos clients avec un compresseur de 50 litri/ 8 bari à un seul piston.
Voici ici également un modèle de compresseur à 2 pistoane.
Si vous travaillez en équipe (l'un charge en continu, l'autre tire à la règle, un autre porte les sacs, un autre malaxe, etc.), le compresseur de 50 litri verra sa pression chuter à 5-6 bari et ne parviendra pas à la maintenir constante à 7-8 bari comme il le faudrait.
Dans ce cas, un compresseur de 100 litri est nécessaire car son moteur a la capacité de charger plus rapidement le réservoir à une pression constante de 7-8 bari. Les buses des pistolets à crépir sont calculées très précisément pour s'adapter aux paramètres de ces compresseurs. Si je ne me trompe pas, le diamètre des buses est de 2.35mm.
Si vous ne mettez pas assez de ciment, le mortier ricochera sur le mur et ne prendra pas. Vous le perdrez au sol.
Si vous mettez trop de ciment, le mortier devient trop collant et difficile à projeter, même à la truelle à la main.
Si vous utilisez un enduit classique (sable + ciment + chaux), utilisez le rapport 6+1+1 (6 pelles de sable, 1 pelle de chaux, 1 pelle de ciment) ou un multiple (12+2+2). Si vous avez du fer à béton dans l'enduit pour la résistance, n'utilisez pas de chaux dans la recette du mortier car le fer s'oxydera et vous aurez une tache de rouille qui ressortira toujours à la surface du mur.
CONSEILS :
- NE laissez PAS l'appareil dans l'eau où vous l'avez lavé car l'eau avec du ciment pénétrera dans l'appareil et pourra durcir.
- Après avoir lavé l'appareil, laissez-le dans de l'eau propre pendant votre pause de travail.
- Lorsque vous dévissez les buses pour les nettoyer, assurez-vous que la machine à enduire est lavée et propre.
- Achetez également le pack de buses de rechange.
Bientôt, nous mettrons à jour les modèles avec un filtre pour arrêter toutes les impuretés du tuyau au niveau du raccord rapide de la machine à enduire et pour vous éviter de nettoyer les buses. On y travaille et il sera mis sur le marché dès que possible. Le filtre sera placé à l'entrée du raccord rapide de la gâchette et retiendra toute impureté, laissant les buses propres tout le temps.
J'ai construit un garage, n'étant pas du métier les murs n'étaient pas tout à fait droits, pour l'enduit j'ai dû charger pas mal. Voici le résultat final : PHOTO
Fonctionne aussi avec Mp75 mais nous ne recommandons que l'enduit classique et non mécanisé.
On charge environ 400 mp par jour par personne. Je tiens à préciser que le premier jour, nous avons utilisé du sable très fin et ça a très mal fonctionné. J'ai cru que c'était la faute de la machine à crépir. Ensuite, nous avons changé pour du sable à gros grains (0.4m) et ça fonctionne superbement. Je vais faire une vidéo.
Donc, pour qu'un compresseur fonctionne sans problème en mode hobby (c'est-à-dire si vous enduisez votre propre maison de manière détendue), vous avez besoin d'un débit aspiré minimum de 250 l/min, d'une pression de 8-9 bars (ne dépassez jamais 9 bars) et d'un réservoir d'air d'au moins 50 litres.
L'idéal serait qu'il ait 2 pistons au lieu d'un seul. Pour les moteurs à 2 pistons, le débit est double (400l/min) et le moteur parvient à remplir le réservoir beaucoup plus rapidement et parfois à faire une pause.
Si vous travaillez en mode professionnel, c'est-à-dire avec une équipe (un à la bétonnière, un autre qui charge, un autre qui tire à la règle), il vous faut un compresseur avec un réservoir de 100 litres, les autres paramètres restant les mêmes (débit, pression, etc.).
Si vous avez déjà un compresseur plus petit et que vous ne souhaitez pas investir dans un plus puissant, vous pouvez utiliser la machine Tenka avec seulement 2 buses. Vous bloquez les autres buses, des bouchons de blocage sont inclus dans le paquet. Avec 2 buses, la machine charge jusqu'à 2 cm d'épaisseur d'enduit en une seule seconde si vous la maintenez en position. Elle est donc assez rapide même avec 2 buses. L'excès de pression sera évacué sous la gâchette du pistolet.
Les modèles à 3 buses sortiront bientôt de production.
Conseil : achetez au moins 15 - 20 mètres de tuyau pour garder le compresseur à distance. Le bruit du compresseur provoque de l'irritation et du stress après une journée de chantier.
La longueur maximale recommandée du tuyau est de 50m. Si vous dépassez cette longueur, un retard d'une demi-seconde apparaîtra à partir du moment où vous appuyez sur la gâchette du pistolet, car le tuyau égalisera sa pression intérieure avec celle de la cuve du compresseur. Et le volume du tuyau est déjà important à une longueur de plus de 50m, ce qui provoque ce retard. Le tuyau doit être équipé à une extrémité d'un raccord rapide mâle (environ 4 lei) et à l'autre extrémité d'un raccord femelle (12 lei). Ou vous pouvez le trouver déjà équipé chez Dedeman (environ 50 lei). Donc :

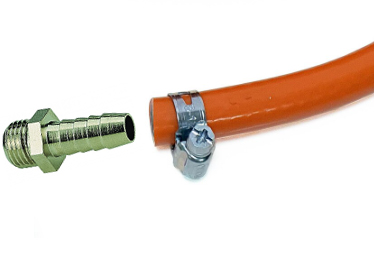

- Diamètre intérieur 8mm
- Longueur du tuyau minimum 15m.
- À une extrémité un raccord rapide mâle et à l'autre extrémité un raccord femelle exemple : ici
Le mortier le plus utilisé et au prix avantageux : link mortar
Compresseur pas cher (hobby) mais testé par nous sur le modèle à 3 buses : link compresor
Utilisez du sable avec une granulométrie aussi grande que possible : 0.3 - 0.4 mm
Vous trouverez d'autres recettes de mortier dans les instructions du paquet. Bon travail et que Dieu vous aide.
